隨著電源管理芯片應用的日益拓展，升壓Boost芯片也從常見的低壓小功率、集成 MOS 等方案拓展到高壓大功率的升壓控制器應用場合，甚至可以實現多相并聯功能。這種控制器可以靈活配置輸出MOS器件和工作頻率，實現不同功率下的升壓應用場合。具備多相功能的寬輸入同步升壓 Boost 控制器可應用于需要大功率、高效能、高可靠性的領域。

在汽車電子中，啟停系統往往需要12V轉48V 電源，車載信息娛樂需要12V轉24V/10A的供電，車燈系統需要12V轉60V供電；在工業電源領域，PLC 供電需要24V轉48V/15A，伺服驅動器需要48V轉80V/20A，光伏優化器需要30V轉60V；在通信設備里，基站電源需要48V 轉72V/30A，POE需要12V轉57V/7A, 這些需求都離不開一個穩定可靠的大功率的 Boost 升壓電路！

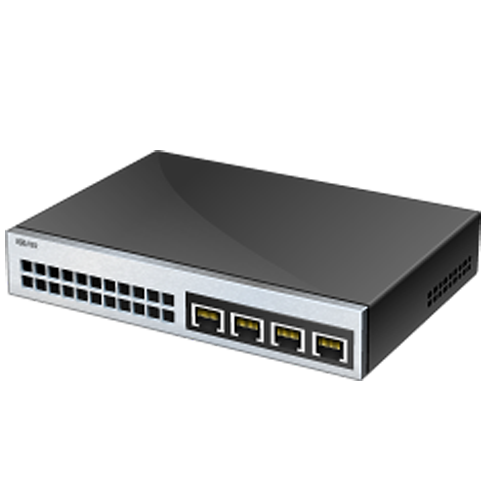

圖1 高壓Boost控制器應用場景

a.5G基站；b.POE交換機；c.車載系統；d.移動儲能

鍇威特最新推出了實現寬范圍輸入，輸出耐壓高達110V 的 Boost 升壓控制器芯片CSV3622，將完美滿足目前常見的12V，24V，36V，48V電池包給輸出提供穩定高壓直流電源的供電場合，滿足如伺服電機供電、車載啟停系統、大功率車載路由器、POE交換機、5G 基站等多種特殊供電需求。

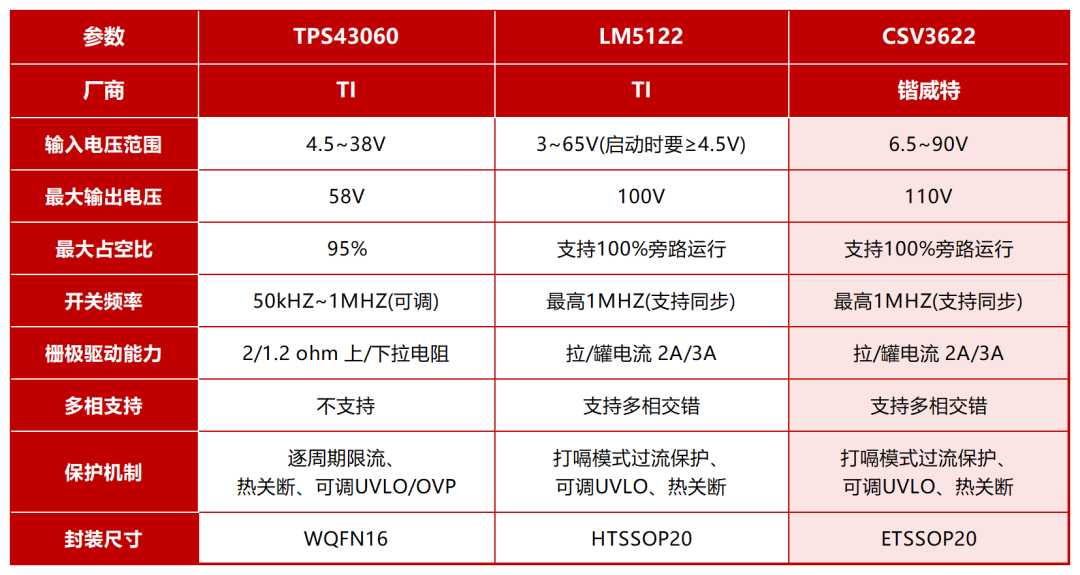

●6.5V~90V寬輸入電壓范圍

●輸出電壓高達 110V

●7.6V驅動電壓或外部VCC偏置電壓

●可靠耐用的 3A 集成柵極驅動器

●外部可調節斜坡補償

●自適應死區時間

●工作頻率高達1MHz

●可同步外部時鐘功能

●可選二極管仿真模式（防反向電流）

●可編程軟啟動

●電感器分布式直流電阻 (DCR) 電流感應功能

●多相功能

●欠壓鎖定功能

●外部補償器可調

●熱關斷保護，過流/過壓保護，短路保護

●汽車啟停系統

●PLC系統供電

●伺服驅動器電源

●5G基站

●POE+交換機

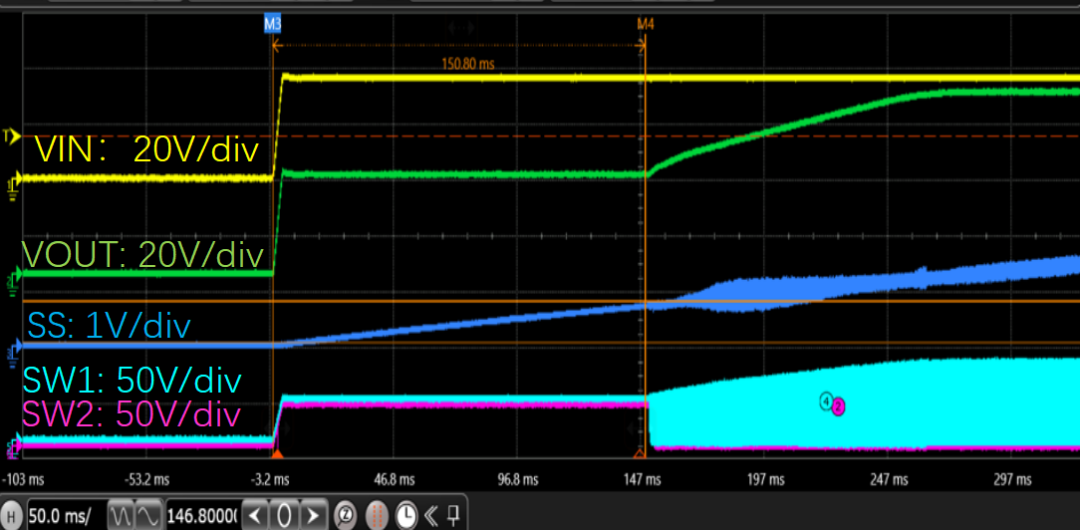

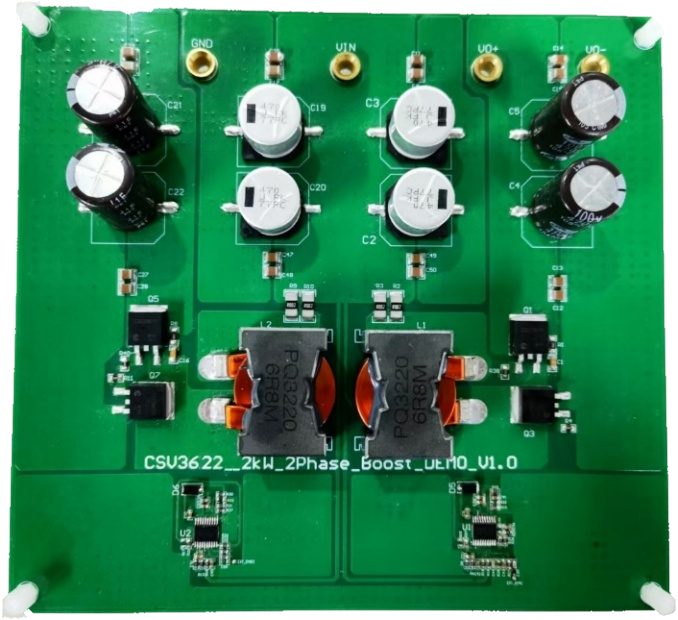

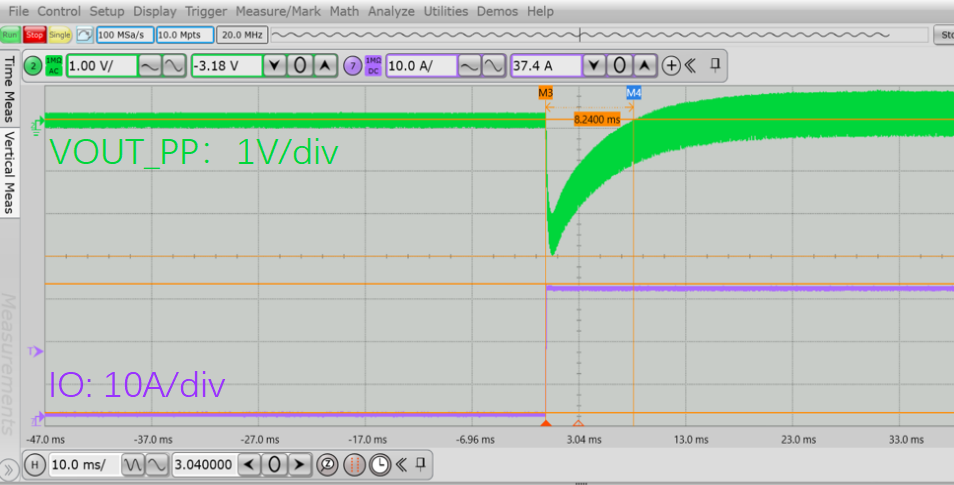

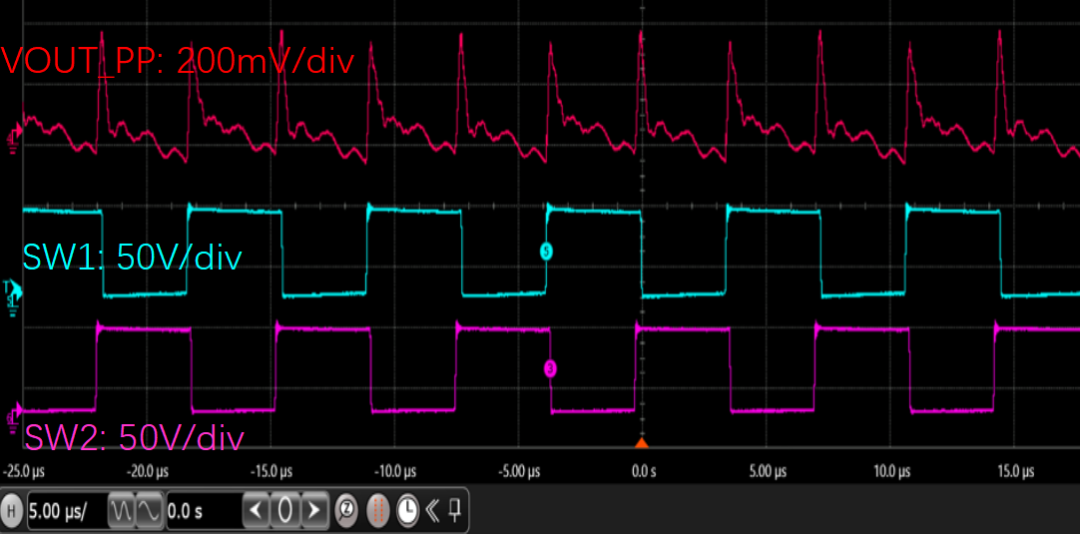

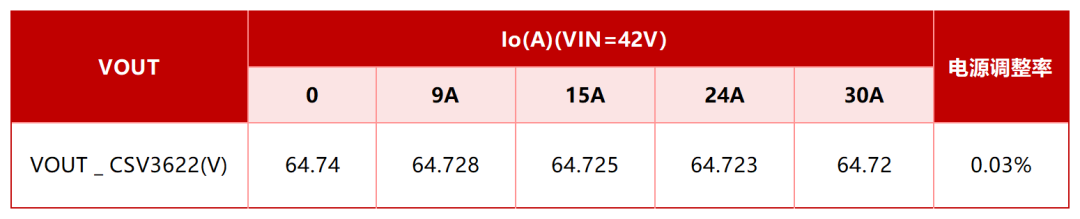

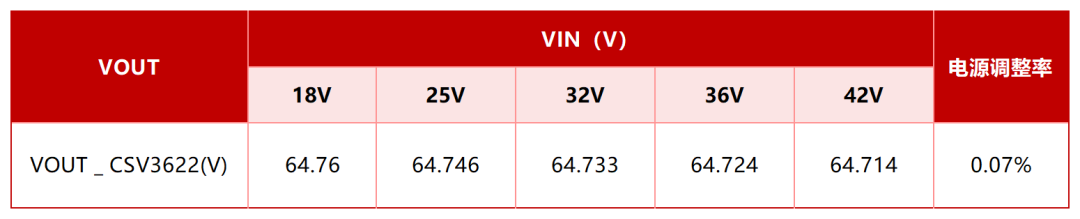

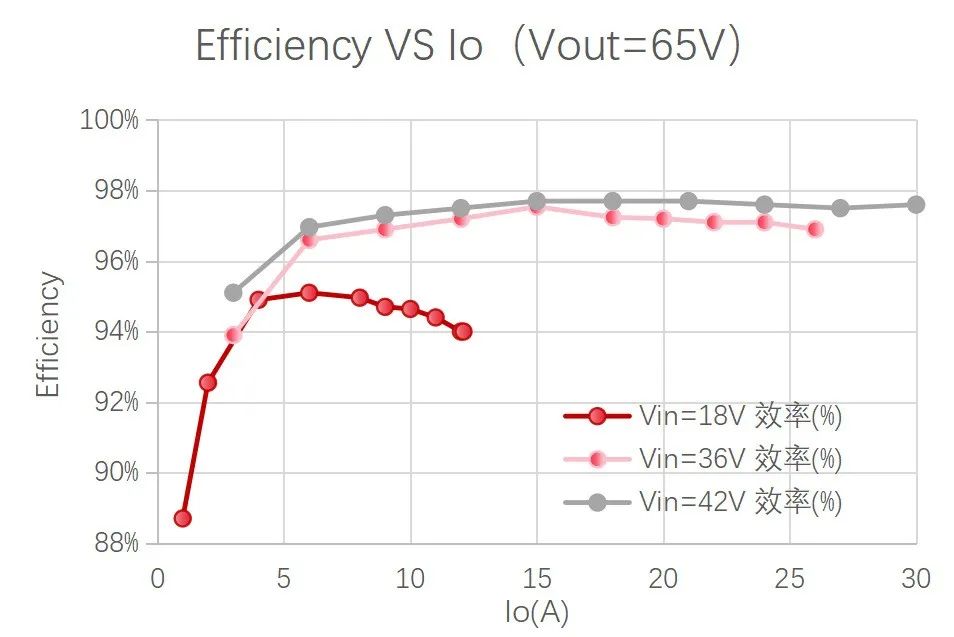

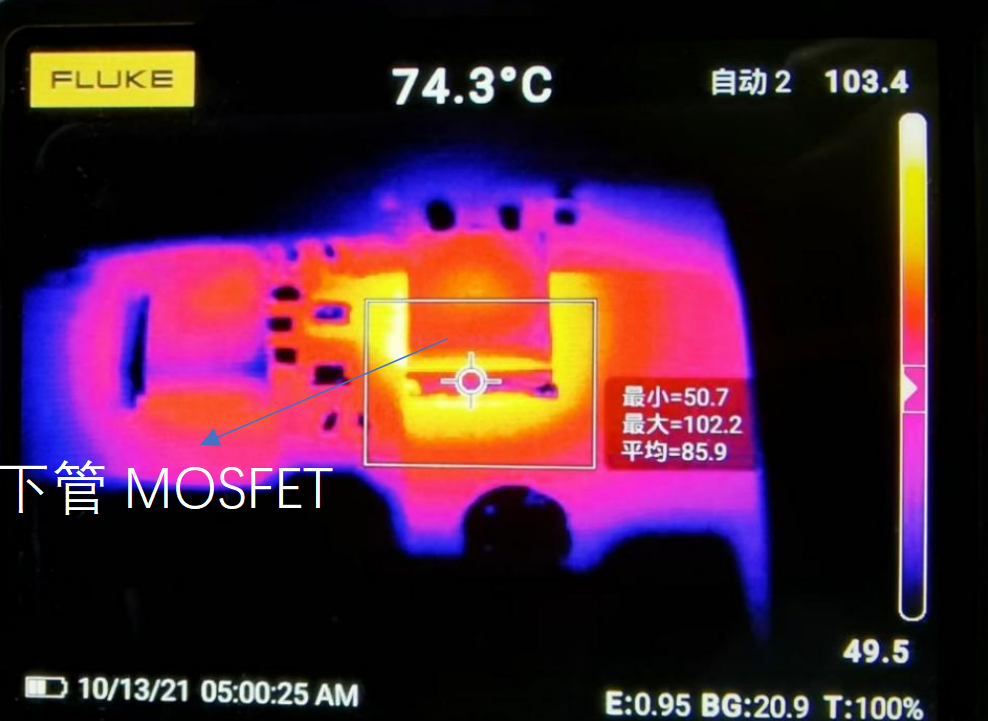

如圖3所示，通過芯片的同步輸入輸出時鐘信號，可以將兩顆或多顆CSV3622進行并聯，通過PWM相位交錯，實現輸入紋波抵消作用，在大功率應用中可有效減少輸入電感和輸入電容體積，并提高轉換效率。

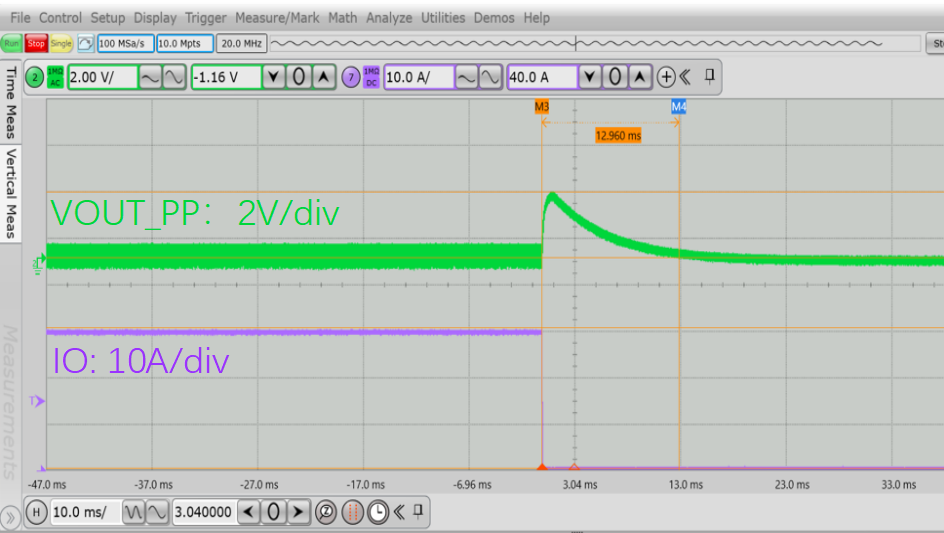

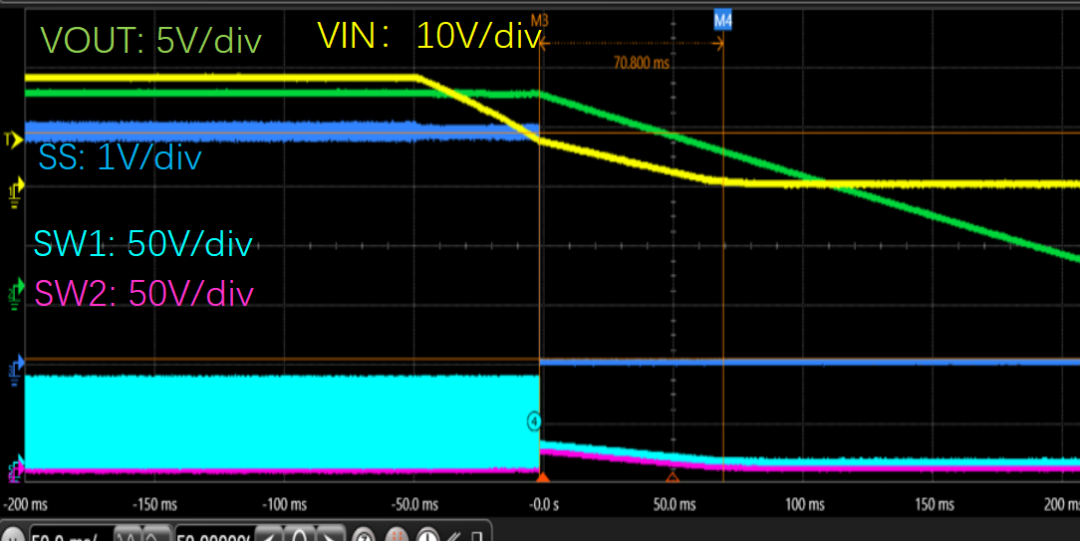

由于BOOST電路的特殊結構，輸出短路會出現電源直通到地的情況，而對于 BOOST控制器控制的同步整流管，由于體二極管的存在，即使關斷了MOS管，也無法阻止電源到輸出負載短路的通路，因此傳統的 BOOST 控制器無法實現輸出短路保護。

為解決這一痛點，鍇威特開發了集成輸入高邊驅動的Boost 控制器CSV3621，如圖11 該控制器在輸出負載短路時，可以通過控制輸入側的高邊開關，斷開電源通路，從而完美解決輸出短路保護問題。

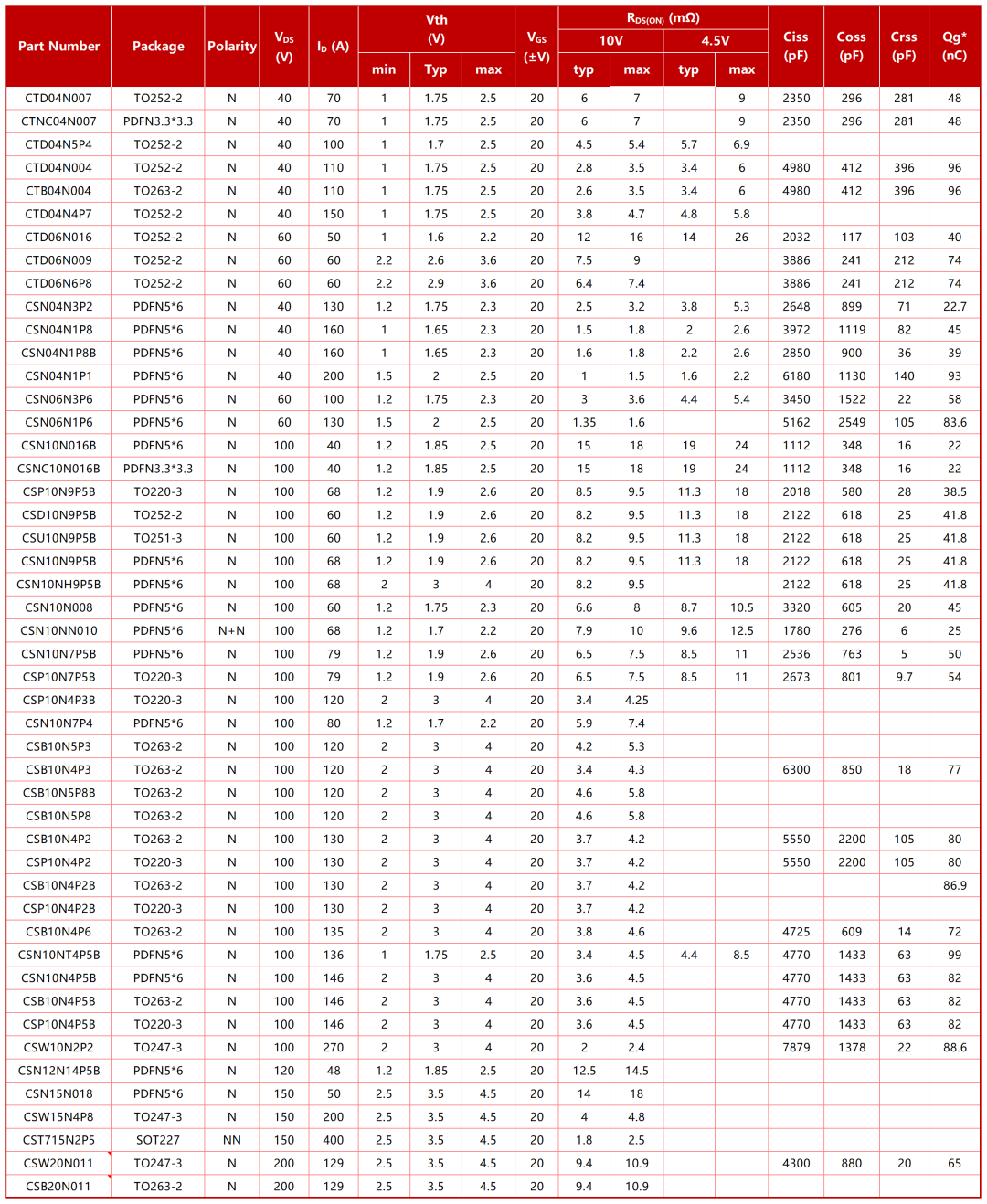

表1 CSV3622可搭配鍇威特200V以下MOS選型表
